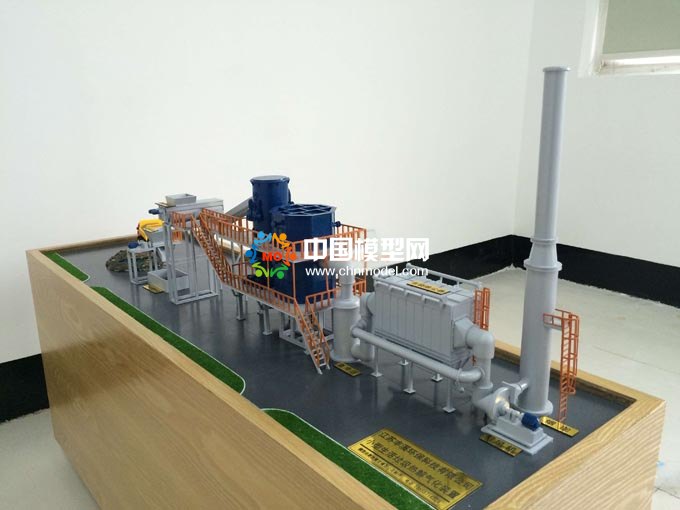

垃圾熱解氣化沙盤模型
垃圾經破碎后，送入烘干筒進行烘干，所需的熱量來源于二燃室的高溫煙氣。干燥化后的生活垃圾進入爐體后，在爐內分兩個階段進行：第一階段是熱解后的殘留物(液態(tài)焦油、碳素等)進入氣化層，溫度穩(wěn)定在600-850℃;第二階段是垃圾中的可燃氣體(一氧化碳、氣態(tài)烴類等)和氣化后的炭渣進入燃燒層充分燃燒，溫度在850℃以上。將干燥筒的混合氣體與氣化室剩余的可燃氣體在二燃室內進行過氧燃燒，煙氣在煙道中多次折流、沉降除塵后經冷卻和熱交換裝置急冷進入尾氣處理系統(tǒng)，經“消石灰、活性炭噴射+布袋除塵器”除酸、吸附、補集，飛灰收集后交給有資質的單位進行安全處置;最終產生的灰渣經爐排的機械擠壓、破碎落入灰斗后，定期排出爐外。
